REGISTRADOR BARTON DE GRAFICA CIRCULAR DE FLUJO Y PRESION MODELO 202E

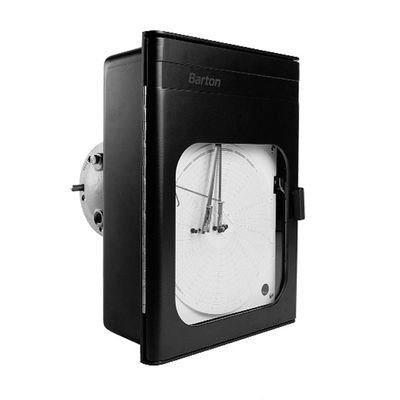

EL REGISTRADOR BARTON MODELO 202E ES UN REGISTRADOR GRÁFICO DE 12”, PARA USOS GENERALES, MIDE PRESIÓN ESTÁTICA Y PRESION DIFERENCIAL, PUEDE CONFIGURARSE DE 1 Y 2 PLUMAS. SUS PARTES SON COMPATIBLES CON OTRAS MARCAS BARTON 202E
La caja es de construcción rígida y ligera; fundida de aluminio; acabado en color negro de pintura en polvo de poliuretano electrostática ya que tiene una alta resistencia a la intemperie, arañazos y los humos industriales; bisagra de la puerta (hecha de 302 SST) proporciona una excelente resistencia al ambiente salina y H2S. Una junta de neopreno cerrado, no absorbente para fluidos y resistente a los disolventes, a la mayoría de los aceites, lo que proporciona el cierre hermético entre la puerta y la caja. Ventana: plexiglás. Herraje para montaje en yugo de 2” de diámetro. .
BARTON registrador barton 202E
Los elementos de presión estática son un tubo hueco helicoidal, con un poste fijo a su extremo libre, colocado en el centro de la hélice; material en Acero inoxidable 316; rangos de presión 0 a 50 hasta 0-5,000 PSI..
Cada DPU consta de un conjunto de unidad de fuelle (BUA) y Carcasas de presión extraíbles.Dentro del BUA, fuelles flexibles
están asegurados a una placa central. En modelos de doble fuelle, el móvil los fuelles están conectados rígidamente por un vástago de válvula doble que pasa a través de la placa central. Asientos de válvula, en el pasaje de la placa central, formar un sello con las válvulas. Contacto con el vástago de la válvula en el la placa central es un brazo impulsor pivotado en el extremo de un par sellado
tubo. El fuelle está lleno de un producto limpio, no corrosivo y de bajo congelamiento. Punto líquido. Un conjunto de resorte de rango proporciona tensión contrapresiones aplicadas.
En funcionamiento, se aplica presión a ambos lados del fuelle.
Cualquier diferencia de presión hace que el fuelle se mueva hasta que efecto de resorte (resortes de rango) equilibra la fuerza. El lineal
El movimiento del fuelle (proporcional al DP) se transmite como
Un movimiento giratorio a través del tubo de torsión. barton 202e registrador barton
.
